Cách sử dụng đồng hồ vạn năng đúng cách và hiệu quả nhất

Bạn mới mua một chiếc đồng hồ vạn năng nhưng chưa biết cách sử dụng đúng? Hoặc bạn đang học điện tử và muốn hiểu rõ hơn công cụ quan trọng này? Bài viết này sẽ giúp bạn nắm vững cách sử dụng đồng hồ vạn năng, từ cơ bản đến nâng cao, kèm theo ví dụ dễ hiểu và lời khuyên từ chuyên gia.

Đồng hồ vạn năng là gì?

Đồng hồ vạn năng (Multimeter) là thiết bị điện tử cầm tay dùng để đo các thông số điện cơ bản như:

• Điện áp (V)
• Dòng điện (A)
• Điện trở (Ω)

Một số loại còn đo được:

• Tụ điện
• Tần số
• Nhiệt độ
• Điốt và transistor

“Đồng hồ vạn năng là cánh tay phải của bất kỳ ai làm việc trong lĩnh vực điện – điện tử.” Nguyễn Trọng Hiếu, kỹ sư điện tử công nghiệp

Các loại đồng hồ vạn năng phổ biến

Đồng hồ vạn năng kim (analog)

• Hoạt động bằng cơ chế kim chỉ thị
• Cho cảm giác đo “thật tay”
• Ít phổ biến hơn hiện nay do độ chính xác thấp hơn

Đồng hồ vạn năng số (digital)

• Hiển thị số rõ ràng, dễ đọc
• Độ chính xác cao
• Tích hợp nhiều chức năng hiện đại

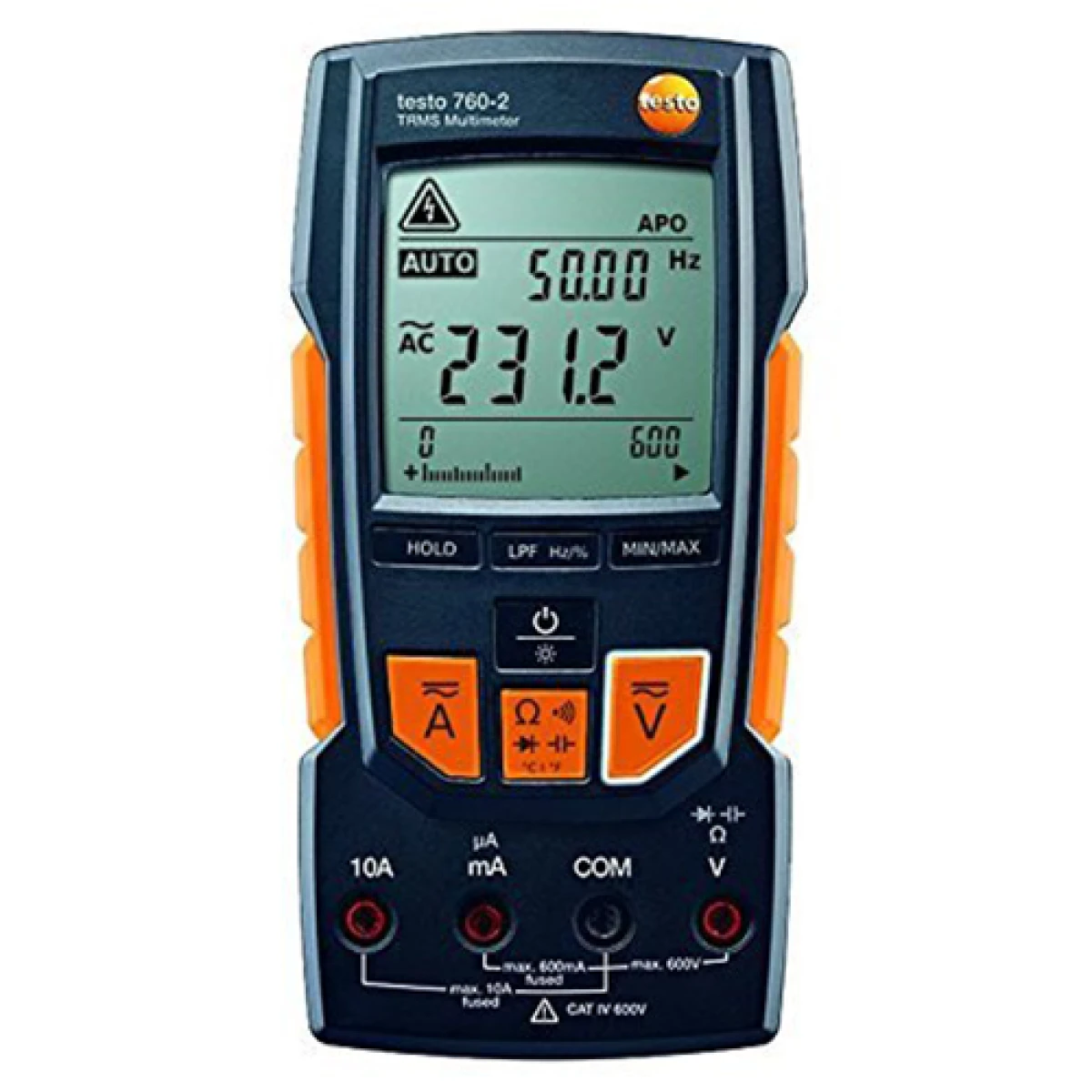

Đồng hồ vạn năng số hiện đại với nhiều chức năng đo lường điện tử

Cách sử dụng đồng hồ vạn năng đo điện áp (V)

Câu hỏi thường gặp: Làm sao đo điện áp bằng đồng hồ vạn năng?

Để đo điện áp, bạn làm theo các bước sau:

1. Xoay núm vặn về thang đo điện áp DC (ký hiệu V⎓) hoặc AC (ký hiệu V~)
2. Cắm dây đen vào cổng COM, dây đỏ vào cổng V
3. Đặt đầu đo vào hai điểm cần đo (song song mạch)
4. Đọc kết quả trên màn hình

“Khi đo điện áp, tuyệt đối không cắm sai cổng dây đo, tránh làm hỏng đồng hồ.” Trần Minh Phúc, giảng viên kỹ thuật điện

Hướng dẫn đo dòng điện (A) bằng đồng hồ vạn năng

Câu hỏi tự nhiên: Đồng hồ vạn năng đo dòng điện như thế nào?

1. Chuyển núm vặn sang thang đo dòng điện DC hoặc AC (A⎓ hoặc A~)
2. Cắm dây đỏ vào cổng A (hoặc 10A nếu dòng lớn), dây đen vẫn ở COM
3. Ngắt mạch điện, nối đồng hồ nối tiếp với tải
4. Đọc trị số hiển thị

“Cần kiểm tra chắc chắn dòng điện dự kiến trước khi chọn cổng đo phù hợp để tránh cháy cầu chì.” Lê Hữu Nam, chuyên viên bảo trì điện công nghiệp

Cách đo điện trở (Ω) bằng đồng hồ vạn năng

1. Vặn núm về biểu tượng điện trở (Ω)
2. Cắm dây đo như đo điện áp
3. Chạm hai đầu đo vào hai cực của linh kiện hoặc đoạn mạch
4. Đảm bảo không có nguồn điện trong mạch
5. Đọc chỉ số hiển thị

Lưu ý: Nếu kết quả là "OL" hoặc vô cực, có thể mạch bị hở hoặc điện trở quá cao.

Các chức năng đo khác của đồng hồ vạn năng

Đo tụ điện

• Chuyển về chế độ đo tụ (nếu có ký hiệu μF)
• Đặt đầu đo vào hai chân tụ
• Đọc trị số điện dung

Đo kiểm diode và kiểm tra liên tục (continuity test)

• Dùng chế độ có biểu tượng diode hoặc loa
• Khi đo mạch liên tục, sẽ nghe tiếng “bíp”

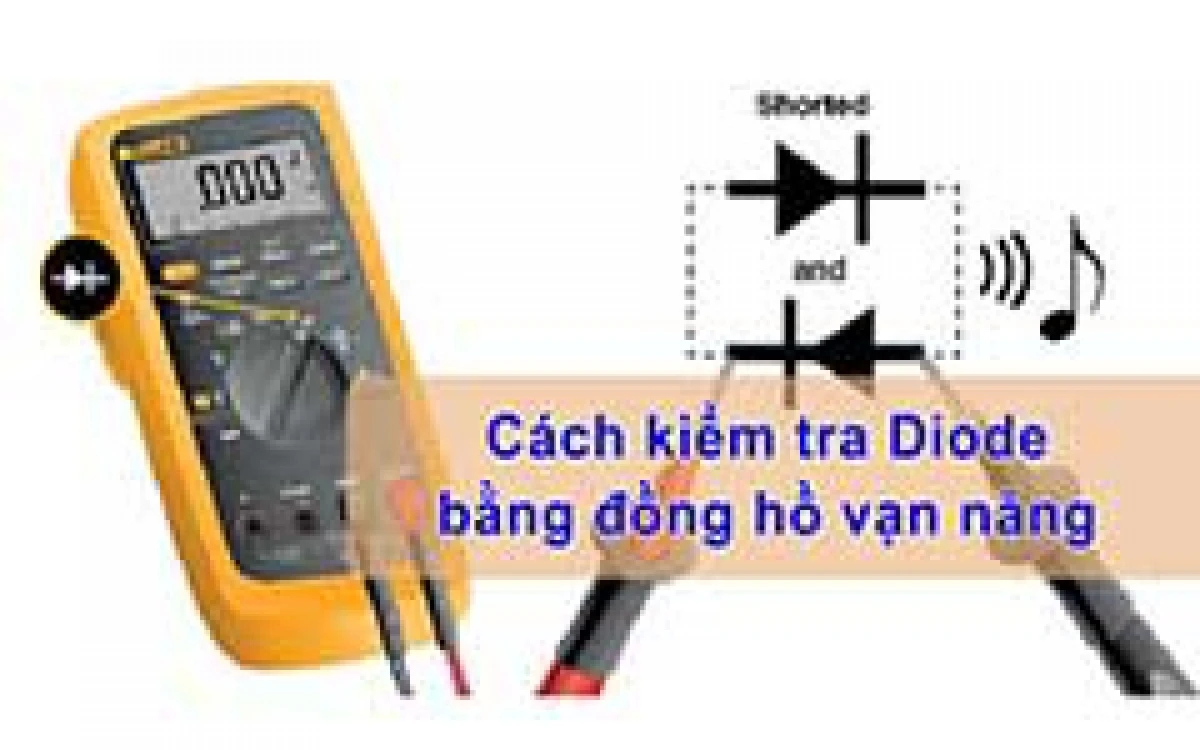

Cách đo điện trở và diode bằng đồng hồ vạn năng kỹ thuật số

Bảng so sánh các chế độ đo trên đồng hồ vạn năng

Những sai lầm thường gặp khi sử dụng đồng hồ vạn năng

• Cắm sai cổng dây đo khi đo dòng điện
• Đo điện trở khi mạch còn nguồn
• Không kiểm tra kỹ đơn vị đo trước khi đọc giá trị
• Đặt thang đo quá thấp gây cháy cầu chì

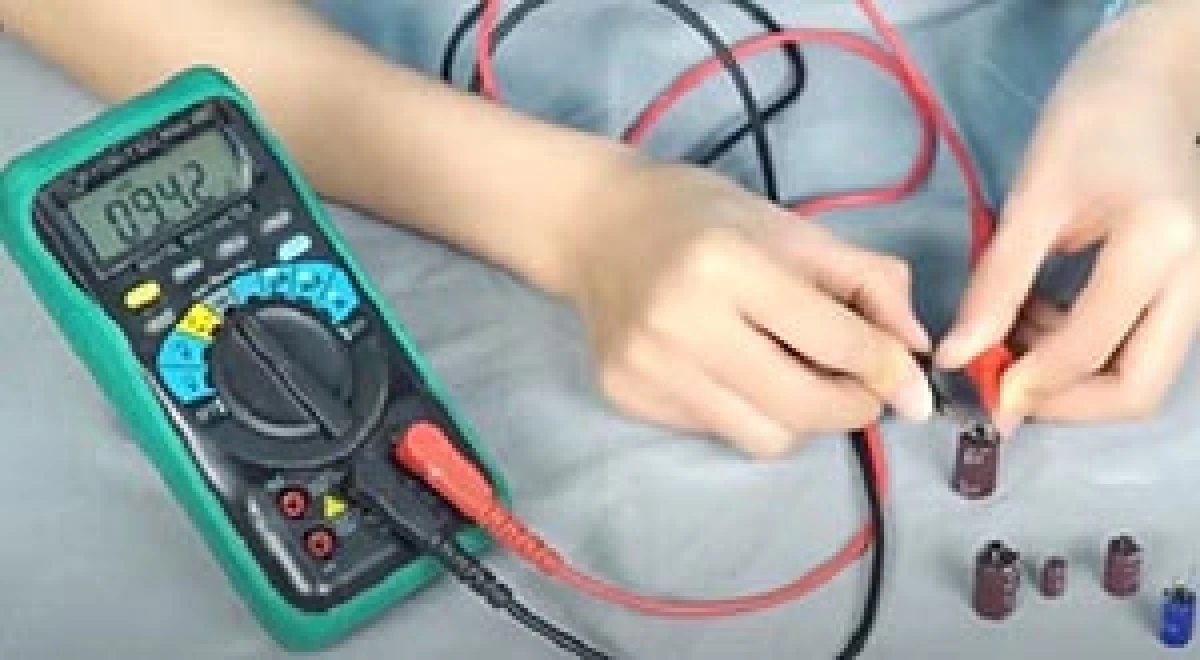

Những sai lầm phổ biến khi sử dụng đồng hồ vạn năng cần tránh

Mẹo bảo quản và sử dụng đồng hồ vạn năng bền lâu

• Không để đồng hồ ở nơi ẩm ướt
• Luôn xoay về vị trí OFF sau khi dùng
• Thay pin định kỳ
• Không đo khi tay ướt hoặc môi trường có điện áp cao không kiểm soát

Câu hỏi thường gặp về cách sử dụng đồng hồ vạn năng

Đồng hồ vạn năng có đo được dòng điện xoay chiều không?

Có. Bạn chỉ cần chuyển sang thang đo A~ và cắm đúng cổng.

Có thể đo công suất bằng đồng hồ vạn năng không?

Không trực tiếp. Bạn cần đo điện áp và dòng điện, sau đó tính theo công thức: P = U x I

Đo điện trở khi nào là chính xác nhất?

Khi không có điện trong mạch, tốt nhất là tháo linh kiện rời ra để đo.

Kết luận

Việc hiểu rõ cách sử dụng đồng hồ vạn năng không chỉ giúp bạn đo đạc chính xác mà còn đảm bảo an toàn khi làm việc với điện. Hãy luyện tập thường xuyên, kiểm tra kỹ trước mỗi lần sử dụng, và đừng ngại tìm hiểu thêm các chức năng nâng cao để khai thác tối đa thiết bị hữu ích này.
